傳統的配電變壓器結構簡單、運行可靠、經濟性好，但其功能單一，僅能實現電壓變換、隔離和能量傳輸，目前對于配電變壓器的檢修方式為人工巡檢，需要耗費大量的人工檢修資源。

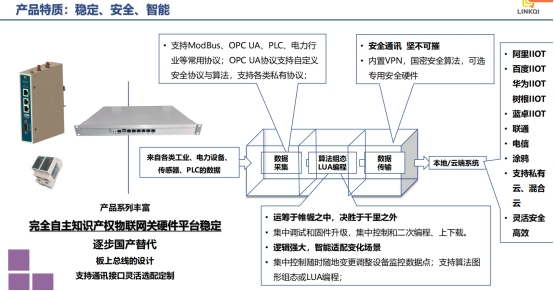

杭州領祺科技智能物聯網網關+平臺+APP，可以采集變壓器所在配電柜上的功率因數表和功率表、電能質量在線監測裝置，無功補償裝置等，實現能耗數據的實時監測、分析、優化、智能巡檢和智能調節。

簡易版的在原有設備基礎上增加無線通信管理機即可。

完整版的需要對變壓器各種環境、電能質量、無功補償設備等進行完整的數據采集和綜合監控。

我國對功率因數有著嚴格的規定,100KVA以上的變壓器,功率因數不得低于0.9,農業用戶功率因數不得低于0.8,其他用電用戶功率因數不得低于0.85。如果實際功率因數低于該項數值,就要面臨供電局的罰款(力率電費)。

功率因數是衡量電氣設備利用率的系數；在數值上，它是有功功率和視在功率的比值。如果電網中有功功率降低、無功功率升高，功率因數就會降低。

如今企業電網中存在大量感性負載，其運行時需要消耗大量無功功率；但是無功功率和有功功率，都由發電機提供。當無功功率輸出大時，功率因數就會降低。大量感性負載，是導致企業功率因數低的重要原因。

怎么提高功率因數？

無功補償技術，是企業提高功率因數、改善電壓質量的重要手段。

在企業供電系統中，安裝電力電容器、SVC靜止無功補償器、SVG靜止無功發生器、智能電力電容器等無功補償設備，可以提高企業功率因數，使企業免受供電部門的罰款。除了不被罰款外，安裝無功補償裝置還可以減少電力損失，提高電壓質量，增加電氣設備的利用率，降低變壓器的設計能力，提高企業的經濟效益。

認證級在線電能質量監測裝置具有強大的電能質量分析、高端 RTU（含 PLC 控制功能）、故障錄波、諧波分析功能。監測系統可實現電能質量的連續在線監測，精度高、多種通信路徑、通訊傳輸符合TCP/IP 協議；高精度測量電力系統各參變量，如電壓、電流、有功功率、無功功率、視在 功率、功率因數、線損、變壓器損耗等。

監控變壓器需要采集哪些數據？需要哪些設備

采集變壓器的油壓、油溫和微水含量。氫氣傳感器，用于采集變壓器內部氫氣含量。電流互感器，設置于變壓器器身的內部的低壓出線處，用于采集變壓器的三相電流。數字化智能終端，設置于變壓器器身的外部，與該配電變壓器的低壓側母線連接，用于采集變壓器的三相電壓。數字化智能終端，還與三合一傳感器、氫氣傳感器、電流互感器連接，用于將采集的變壓器的油壓、油溫和微水含量、氫氣含量、三相電流、三相電壓傳輸至遠程監控設備，以實現對所述配電變壓器的運行狀態的監控。采集變流器、升壓變及煙感溫濕度傳感器等設備的信號并通過光纖上傳至電站能量管理系統。通訊采用標準的IEC103/104規約。主要設備包括：智能測控裝置、光纖連接設備（光端盒1個，法蘭、跳線等），智能測控裝置應配置一體式LED顯示屏顯示低壓側三相電流、三相電壓、實時有功功率、無功功率等。

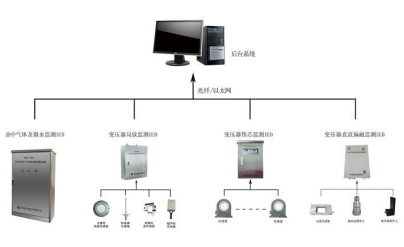

變壓器綜合在線監測系統

序號	設備名稱	型號	單位
1	變壓器油中氣體監測裝置	可選支持TCPIP MODBUS	面
2	變壓器光纖測溫裝置	可選支持TCPIP MODBUS	套
3	變壓器局部放電感知裝置	可選支持TCPIP MODBUS	臺
4	變壓器振動及噪聲感知裝置	可選支持TCPIP MODBUS	只
5	電能質量監測裝置	可選支持TCPIP MODBUS	套
6	鐵芯接地泄漏電流	可選支持TCPIP MODBUS	點
7	變壓器綜合數采通信管理機	LINKQI6218A	臺

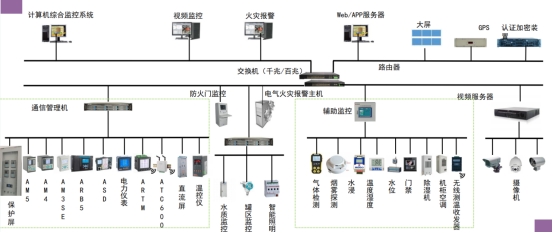

智能變電站系統總體架構
