1.產品概述

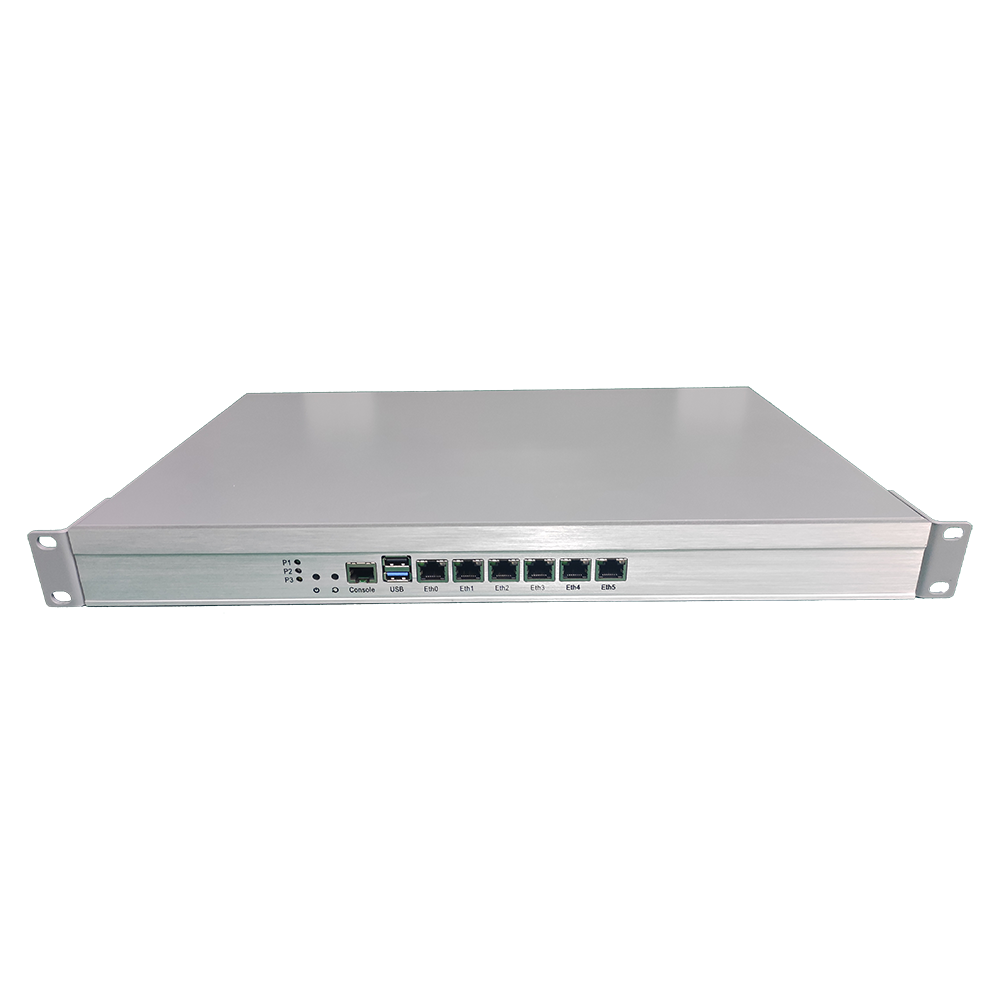

通信服務器PBox6220系列基于X86架構，主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，同時支持電力標準E文件生成與解析，滿足電力安全相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到各級調度系統或集團統一監控運維平臺，無縫對接各品牌的正反向隔離裝置，加密裝置。

主要應用領域：

1、光伏、風電、水電、火電、熱電站內數據采集與轉發，電力調度的遠動通訊，運維通道的數據傳輸；

2、變配電站站內通訊與調度通訊；

3、智能工廠數據采集、計算、轉發；

4、石油、化工、水務、供熱等行業現場PLC、各類儀表傳感器、SCADA數據通訊等。

2.功能特點

2.1主要功能

ü 具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

ü 支持RS485、RS232、以太網等通信方式；

ü 支持多路不同通訊規約采集與轉發；

ü 支持LUA腳本自定義計算，控制及數據分發處理等；

ü 支持串口/以太網規約時鐘同步、NTP對時服務；

ü 支持歷史數據存儲、日志存盤；

ü 具備圖形化的客戶端管理工具、遠程云端管理系統；

2.2主要特點

ü 高性能處理器J1900，4核2.0GHz，8萬測點容量；

ü 4G內存，標配128G 固態存儲空間；

ü 工業級設計，工作溫度：-10~70℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，具體詳見《通訊管理機規約庫清單》；

ü 支持電力E文件生成與解析；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

2.3規約庫清單

通訊管理機運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

目前通訊管理機支持的主要規約有：

ü MODBUS RTU/TCP主站、從站；

ü OPC UA采集、轉發；

ü CDT主站、從站；

ü IEC101主站、從站；

ü IEC103串口/網絡主站；

ü IEC104主站、從站；

ü 正向隔離客戶端、服務器協議；

ü 電力E文件與解析；

ü 電表DL645 97/07主站；

ü 南自以太網103采集與轉發；

ü 南瑞以太網/串口103；

ü 金智以太網103；

ü 許繼串口103，以太網103，以太網104；

ü 四方CSC2000客戶端，服務器協議；

ü 天正明日以太網103；

ü 威遠102協議；

ü 西門子200/300/400/1200/1500 TCP協議；

ü 施耐德/歐姆龍/松下/三菱/AB/LG/匯川/和利時/信捷/臺達/日立/海為/安川/橫河/基恩士/富士/GE/艾默生等PLC協議；

ü 以太網轉串口透明傳輸；

ü 朗新/新耀光伏平臺；

ü 正泰中自光伏平臺；

ü 鼎控/三水/正泰/萬馬/振華/方竹/協鑫/阿里IOT等MQTT協議平臺；

ü 新能源各類逆變器、氣象站協議等。

3.硬件參數
